2-PHASEN SCHRITTMOTORANTRIEBE

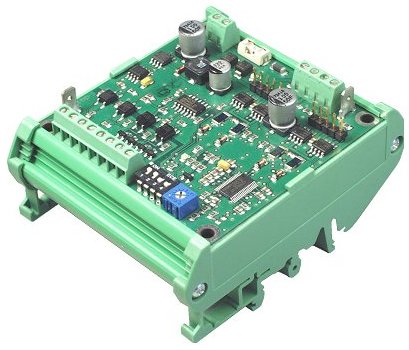

SMD232 (EMCD241.000, EMCD242.000)
| Besondere Eigenschaften | Kompaktes Format, kostengünstig |
| Bauform | IP00 Platine (optional im Gehäuse) |
| Versorgungsspannung | 21 - 40V DC |
| Motorstrom | zwei Bereiche mit Potentiometer einstellbar 0,5 - 1,25Apeak 1 - 2,5Apeak |
| Eingangssignale (optisch entkoppelt) |
Pulse / Richtung / Off |
| Schrittauflösung | 200, 400, 800 und 3200 Schritte pro Umdrehung |
| Pulsfrequenz | Max. 80 kHz |
| Ausgangssignale (optisch entkoppelt) |
Bereitschaft |
| Abmessung (in mm) | 72 x 72 x 12 |
| Montage | Kunststoffgehäuse für DIN Hutschienenmontage |
| Optionales Zuberhör | Hutschienengehäuse |
SMM276 (SMM276-00 , SMM276-02 , SMM276-03)
| Besondere Eigenschaften | Sehr hohe Leistungsdichte, umfangreiche Schutzfunktionen |
| Bauform | IP00 steckbares Modul |
| Versorgungsspannung | 24 - 72V DC |
| Motorstrom | 1 - 8Apeak |
| Schnittstellen | SMM276-00: Pulse / Richtung / Off 3,3V, TTL, CMOS kompatibel SMM276-02: SPI (Serial Peripheral Interface) zur Parametrierung SMM276-03: ASI (RS232/RS485) zur Parametrierung und für Fahrfunktionen |
| Schrittauflösung | 200 bis 10000 Schritte pro Umdrehung |
| Pulsfrequenz | Max. 500 kHz |
| Ausgangssignale | Bereitschaft, Diagnose 3,3V TTL |
| Abmessung (in mm) | 75 x 40 x 10 |
| Montage | Steckmodul mit Stiftleisten |
| Optionales Zuberhör | Kühlkörper |
SMD276 (SMD276-00 , SMD276-01 , SMD276-02 , SMD276-05 , SMD276-07 , SMD276-13 , SMD276-15 , SMD276-150 , SMD276-200 , SMD276-243 , SMD276-250 , SMD276-275 , SMD276-300 , ECMD288.000 , ECMD288.001 , ECMD288.100 , ECMD288.101)
| Besondere Eigenschaften | Kompakte Bauform, robuste Industrieausführung |
| Bauform | IP20 Gehäuse |
| Versorgungsspannung | 24 - 80V DC |
| Motorstrom | 1 - 8Apeak |
| Eingangssignale (optisch entkoppelt) |
Pulse / Richtung / Off Weitbereichseingänge 3,5 - 24V |
| Schrittauflösung | 200 bis 10000 Schritte pro Umdrehung |
| Pulsfrequenz | Max. 250 kHz |
| Ausgangssignale (optisch entkoppelt) |
Bereitschaft |
| Abmessung (in mm) | 112 x 80 x 20 |
| Montage | Wandmontage oder DIN Hutschienenmontage |
| Optionales Zuberhör | Kühlkörper, Hutschienenclip, Steckersatz |
SMD298 (SMD298-00 , SMD298-01 , SMD298-05 , SMD298-06 , SMD298-15 , SMD298-40 , SMD298-65 , SMD298-90 , ECMD298.000 , ECMD298.001 , ECMD298.100 , ECMD298.101)
| Besondere Eigenschaften | Kompakte Bauform, robuste Industrieausführung |
| Bauform | IP20 Gehäuse |
| Versorgungsspannung | 24 - 130V DC |
| Motorstrom | 4 - 10Apeak |
| Eingangssignale (optisch entkoppelt) |
Pulse / Richtung / Off Weitbereichseingänge 3,5 - 24 V |
| Schrittauflösung | 200 bis 10000 Schritte pro Umdrehung |
| Pulsfrequenz | Max. 250 kHz |
| Ausgangssignale (optisch entkoppelt) |
Bereitschaft |
| Abmessung (in mm) | 157 x 80 x 29 |
| Montage | Wandmontage oder DIN Hutschienenmontage |
| Optionales Zubehör | Kühlkörper, Hutschienenclip, Steckersatz |
2-PHASE STEPPING MOTOR DRIVES
SMD232 (EMCD241.000, EMCD242.000)
| Special features | Compact format, cost effective |
| Design | IP00 PCB (optional housing) |
| Supply voltage | 21 - 40V DC |
| Motor current | Two ranges adjustable with potentiometer 0,5 - 1,25Apeak 1 - 2,5Apeak |
| Input signals (optically isolated) |
Pulse / Direction / Off |
| Step resolution | 200, 400, 800 and 3200 steps per revolution |
| Pulse frequency | Max. 80 kHz |
| Output signals (optically isolated) |
Readiness |
| Dimensions (in mm) | 72 x 72 x 12 |
| Mounting | Plastic housing for DIN rail mounting |
| Optional accessories | DIN rail housing |
SMM276 (SMM276-00 , SMM276-02 , SMM276-03)
| Special features | Very high power density, extensive safety features |
| Design | IP00 PCB with pin headers |
| Supply voltage | 24 - 72V DC |
| Motor current | 1 - 8Apeak |
| Interfaces | SMM276-00: Pulse / Direction / Off 3,3V, TTL, CMOS compatible SMM276-02: SPI (Serial Peripheral Interface) for parameter setup SMM276-03: ASI (RS232/RS485) for parameter setup and motion functions |
| Step resolution | 200 to 10000 steps per revolution |
| Pulse frequency | Max. 500 kHz |
| Output signals | Readiness, Diagnose 3,3V TTL |
| Dimensions (in mm) | 75 x 40 x 10 |
| Mounting | Pluggable module with pin headers |
| Optional accessories | Heat sink |
SMD276 (SMD276-00 , SMD276-01 , SMD276-02 , SMD276-05 , SMD276-07 , SMD276-13 , SMD276-15 , SMD276-150 , SMD276-200 , SMD276-243 , SMD276-250 , SMD276-275 , SMD276-300 , ECMD288.000 , ECMD288.001 , ECMD288.100 , ECMD288.101)
| Special features | Compact industrial design |
| Design | IP20 housing |
| Supply voltage | 24 - 80V DC |
| Motor current | 1 - 8Apeak |
| Input signals (optically isolated) |
Pulse / Direction / Off wide range inputs 3,5 - 24V |
| Step resolution | 200 to 10000 steps per revolution |
| Pulse frequency | Max. 250 kHz |
| Output signals (optically isolated) |
Readiness |
| Dimensions (in mm) | 112 x 80 x 20 |
| Mounting | Wall mounting or DIN rail mounting |
| Optional accessories | Heat sink, DIN rail clip, connector set |
SMD298 (SMD298-00 , SMD298-01 , SMD298-05 , SMD298-06 , SMD298-15 , SMD298-40 , SMD298-65 , SMD298-90 , ECMD298.000 , ECMD298.001 , ECMD298.100 , ECMD298.101)
| Special features | Compact industrial design |
| Design | IP20 housing |
| Supply voltage | 24 - 130V DC |
| Motor current | 4 - 10Apeak |
| Input signals (optically isolated) |
Pulse / Direction / Off wide range inputs 3,5 - 24 V |
| Step resolution | 200 to 10000 steps per revolution |
| Pulse frequency | Max. 250 kHz |
| Output signals (optically isolated) |
Readiness |
| Dimensions (in mm) | 157 x 80 x 29 |
| Mounting | Wall mounting or DIN rail mounting |
| Optional accessories | Heat sink, DIN rail clip, connector set |
